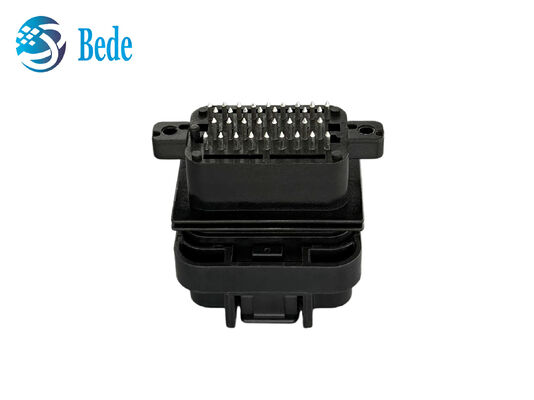

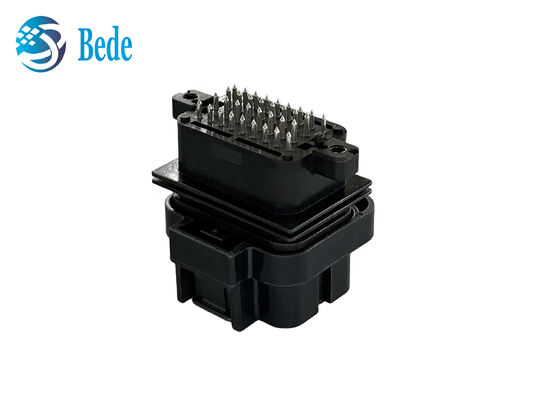

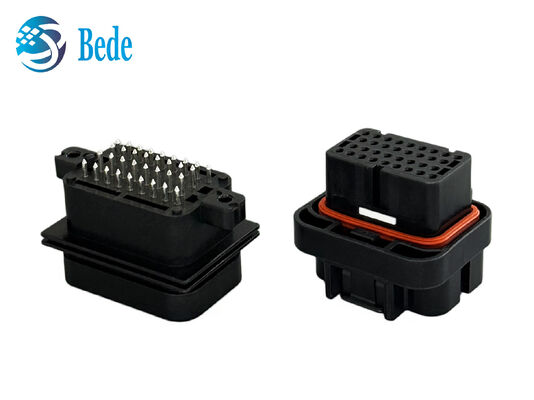

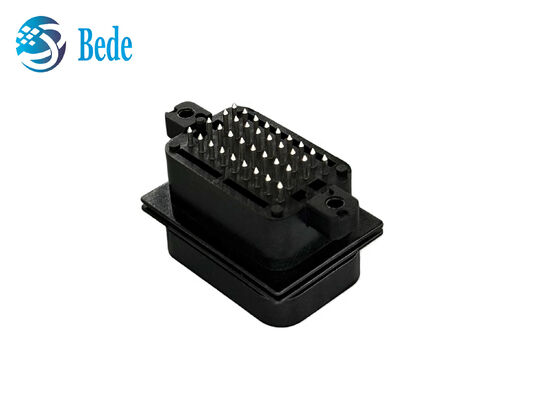

34 পিন স্বয়ংচালিত ECU সংযোগকারী জলরোধী প্লাগ এবং সকেট TE 4-1437290-0 এবং 2-6447232-3 এর সাথে সামঞ্জস্যপূর্ণ

বর্ণনা

এই ৩৪ পিনের অটোমোটিভ ইসিই সংযোগকারীটি গাড়ির ইলেকট্রনিক কন্ট্রোল সিস্টেমে স্থিতিশীল বৈদ্যুতিক সংযোগের জন্য ডিজাইন করা হয়েছে। SUPERSEAL ১.০ সংযোগকারী বিন্যাসের ভিত্তিতে,এটিতে একটি কম্প্যাক্ট 34-পজিশন লেআউট এবং অটোমোটিভ অ্যাপ্লিকেশনগুলির জন্য একটি সিল করা কাঠামো রয়েছে যেখানে সুরক্ষা এবং সংযোগের স্থিতিশীলতা গুরুত্বপূর্ণ. সংযোগকারী হাউজিংটি অটোমোটিভ-গ্রেড ইঞ্জিনিয়ারিং প্লাস্টিক থেকে তৈরি করা হয়েছে, যখন সিলিং সিস্টেম জল, ধুলো এবং অন্যান্য বাহ্যিক দূষণকারী থেকে সংযোগ এলাকা রক্ষা করতে সহায়তা করে।এর জলরোধী নকশা কম্পনের মত সাধারণ অটোমোটিভ অবস্থার মধ্যে স্থিতিশীল কর্মক্ষমতা বজায় রাখতে সাহায্য করে, আর্দ্রতা, এবং তাপমাত্রা পরিবর্তন। সংযোগকারী সেটে তারের পাশ এবং পিসিবি পাশের অ্যাপ্লিকেশনগুলির জন্য সমন্বয় উপাদান অন্তর্ভুক্ত রয়েছে, নিরাপদ যান্ত্রিক সংযুক্তি এবং নির্ভরযোগ্য বৈদ্যুতিক সংযোগ সরবরাহ করে।TE 4-1437290-0 এবং 2-6447232-3 এর জন্য সামঞ্জস্যপূর্ণ বিকল্প হিসাবে ডিজাইন করা হয়েছে, এই সংযোগকারীটি অটোমোবাইল তারের হার্নেস, ECU মডিউল, সেন্সর, আলো সিস্টেম এবং অন্যান্য ইলেকট্রনিক কন্ট্রোল সরঞ্জামগুলির জন্য উপযুক্ত।

বিশেষ উল্লেখ

পণ্যের বৈশিষ্ট্য

• একটি সিলযুক্ত হাউজিং কাঠামো সহ অটোমোটিভ গ্রেড ইঞ্জিনিয়ারিং প্লাস্টিক থেকে তৈরি, যানবাহন ইলেকট্রনিক সিস্টেমের জন্য একটি ব্যবহারিক সমাধান প্রদান করে।

• সিলিং কাঠামো জল, ধুলো এবং অন্যান্য দূষণকারীদের প্রবেশ হ্রাস করতে সহায়তা করে, সংযোগকারীকে ভিজা এবং উন্মুক্ত অটোমোবাইল পরিবেশে উপযুক্ত করে তোলে।

• 34-পজিশন, 4-রেখা কনফিগারেশন একটি কম্প্যাক্ট সংযোগকারী শরীরের মধ্যে একাধিক সংযোগ পয়েন্ট সরবরাহ করে, ECU এবং অন্যান্য ইলেকট্রনিক কন্ট্রোল সিস্টেমের তারের প্রয়োজনীয়তা পূরণে সহায়তা করে।

• কীযুক্ত কাঠামো এবং ইন্টিগ্রেটেড লকিং বৈশিষ্ট্য সঠিক জোড়া গাইড করতে এবং গাড়ির অপারেশন চলাকালীন সংযোগকারীকে সুরক্ষিতভাবে সংযুক্ত রাখতে সহায়তা করে।

• এটি TE 4-1437290-0 এবং 2-6447232-3 এর সাথে সামঞ্জস্যপূর্ণ বিকল্প হিসাবে ডিজাইন করা হয়েছে, যা সামঞ্জস্যপূর্ণ অটোমোবাইল সংযোগকারী সমষ্টি প্রতিস্থাপন বা বিকাশের জন্য একটি ব্যবহারিক বিকল্প সরবরাহ করে।

• তারের পাশের সংযোগকারীটি স্ট্যান্ডার্ড ক্রিম্পিং প্রক্রিয়াগুলিকে সমর্থন করে, যখন পিসিবি পাশের হেডারটি থ্রু-হোল সোল্ডারিংয়ের জন্য ডিজাইন করা হয়েছে, দক্ষ ওয়্যারিং হার্নেস এবং পিসিবি সমাবেশকে সমর্থন করে।

অ্যাপ্লিকেশন

• অটোমোটিভ ওয়্যারিং হার্নেস
  যন্ত্রের ক্যাবল এবং ইলেকট্রনিক মডিউলগুলির মধ্যে একটি নিরাপদ, সিলযুক্ত সংযোগের প্রয়োজন এমন তারের শেল সমষ্টিগুলির জন্য উপযুক্ত।

• যানবাহনের সেন্সর
  এটি সেন্সরগুলিকে ECU এবং নিয়ন্ত্রণ মডিউলগুলির সাথে সংযুক্ত করতে ব্যবহার করা যেতে পারে, যা অটোমোটিভ ইলেকট্রনিক সিস্টেমে স্থিতিশীল সংকেত সংক্রমণকে সমর্থন করে।

• দেহ নিয়ন্ত্রণ ব্যবস্থা
  আলোকসজ্জা, দরজা নিয়ন্ত্রণ, শক্তি পরিচালনা এবং অন্যান্য যানবাহন নিয়ন্ত্রণ ফাংশনগুলির মতো দেহের ইলেকট্রনিক্সের জন্য উপযুক্ত যা মাল্টি-পজিশন সংযোগের প্রয়োজন।

• অটোমোটিভ লাইটিং সিস্টেম
  যন্ত্রপাতি আলোর সমন্বয়গুলির সংযোগ পয়েন্টগুলির জন্য ডিজাইন করা হয়েছে, যার মধ্যে নিয়ন্ত্রণ মডিউল এবং ওয়্যারিং হার্নেস ইন্টারফেস অন্তর্ভুক্ত রয়েছে।

• শিল্প ও অফ-রোড যানবাহন
  সিল করা নকশাটি ট্রাক, কৃষি যন্ত্রপাতি, নির্মাণ যানবাহন এবং অন্যান্য মোবাইল সরঞ্জামগুলিতে ব্যবহৃত বৈদ্যুতিন নিয়ন্ত্রণ সরঞ্জামগুলির জন্যও বিবেচনা করা যেতে পারে।

1. ধাপ ১ ঃ উপাদানগুলি পরীক্ষা করুন
   একত্রিত করার আগে, সংযোগকারী হাউজিং, পিসিবি হেডার, টার্মিনাল, তার, সিলিং এবং সিলিং প্লাগগুলি পরীক্ষা করুন। নিশ্চিত করুন যে সমস্ত অংশ পরিষ্কার, শুকনো এবং দৃশ্যমান ক্ষতি থেকে মুক্ত।

2. ধাপ ২ঃ তারগুলি প্রস্তুত করুন
   অ্যাপ্লিকেশন প্রয়োজনীয়তা অনুযায়ী উপযুক্ত টার্মিনাল এবং তারের নির্বাচন করুন। কন্ডাক্টর বা নিরোধক ক্ষতি না করে সাবধানে তারের stripping।একটি উপযুক্ত crimping সরঞ্জাম ব্যবহার করুন তারের নিরাপদভাবে টার্মিনাল সংযুক্ত করতে.

3. ধাপ৩ ⇒ টার্মিনালগুলি সন্নিবেশ করান
   প্রতিটি টার্মিনালকে সংযোগকারী হাউজিংয়ের পিছন দিক থেকে সঠিক গহ্বরে প্রবেশ করান। লকিং ফিচারটি সক্রিয় না হওয়া পর্যন্ত টার্মিনালটিকে অবস্থানটিতে চাপুন।সাবধানে তারের টানুন টার্মিনাল সঠিকভাবে ধরে রাখা হয় কিনা তা পরীক্ষা করতে.

4. ধাপ৪ ✓ সিলিং উপাদানগুলি পরীক্ষা করুন
   তারের সিলগুলি সঠিকভাবে স্থাপন এবং বসানো হয়েছে তা নিশ্চিত করুন। ব্যবহার না করা গহ্বরগুলির জন্য, উপযুক্ত সিলিং প্লাগগুলি ইনস্টল করুন যাতে সিলিং কাঠামো বজায় রাখতে এবং জল এবং দূষণকারীদের প্রবেশ হ্রাস করতে সহায়তা করে।

5. ধাপ5PCB হেডার ইনস্টল করুন
   পিসিবি লেআউট অনুযায়ী উল্লম্বভাবে পিসিবি শিরোনাম স্থাপন করুন। রেফারেন্স সংযোগকারী একটি মাধ্যমে গর্ত solder সমাপ্তি পদ্ধতি ব্যবহার করে। soldering পরে,সঠিক বৈদ্যুতিক সংযোগ এবং যান্ত্রিক স্থিতিশীলতা নিশ্চিত করার জন্য জয়েন্টগুলি পরীক্ষা করুন.

6. ধাপ৬ 👉 সংযোগকারীগুলিকে মেইট করুন
   জোড় করার আগে তারের পাশের সংযোগকারী এবং পিসিবি হেডারের কীযুক্ত বৈশিষ্ট্যগুলি সারিবদ্ধ করুন। লকিং প্রক্রিয়াটি সম্পূর্ণরূপে জড়িত না হওয়া পর্যন্ত দুটি অংশকে সমানভাবে একসাথে চাপুন।অংশ সঠিকভাবে সারিবদ্ধ করা হয় না যদি সংযোগকারী জোর করবেন না.

7. ধাপ ৭ ০ চূড়ান্ত চেক করুন
   সম্পূর্ণ সমাবেশটি সঠিক টার্মিনাল অবস্থান, নিরাপদ লকিং, সঠিক তারের ধরে রাখা এবং দৃশ্যমান ক্ষতির জন্য পরীক্ষা করুন।গাড়িতে বা ইলেকট্রনিক মডিউলে ইনস্টলেশনের আগে সংযোগকারীটি সম্পূর্ণরূপে বসানো আছে কিনা তা নিশ্চিত করুন.
   সমাবেশের নোট
   টার্মিনাল, সিলিং, সিলিং প্লাগ এবং কানেক্টর ডিজাইন এবং তারের স্পেসিফিকেশনের সাথে মেলে এমন ক্রাম্পিং সরঞ্জাম ব্যবহার করুন।এবং সমাবেশ পদ্ধতি প্রকৃত উপকরণ অনুযায়ী যাচাই করা উচিত, সরঞ্জাম এবং ব্যবহৃত উত্পাদন প্রক্রিয়া।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

1. 4-1437290-0 এবং 2-6447232-3 কি একই জোড়া সংযোগকারী?

   উত্তরঃ হ্যাঁ, তারা সংযোগকারী সিস্টেমের তারের-পার্শ্ব এবং পিসিবি-পার্শ্ব জুড়ি উপাদানগুলি উপস্থাপন করে।

2. আপনি ভর উৎপাদন আগে নমুনা প্রদান করতে পারেন?

   উত্তরঃ হ্যাঁ, বৃহত্তর উত্পাদন আদেশ দেওয়ার আগে মাত্রিক পরিদর্শন, মেশিং পরীক্ষা, সমাবেশ মূল্যায়ন এবং অ্যাপ্লিকেশন যাচাইয়ের জন্য নমুনা সরবরাহ করা যেতে পারে।

3. এই সংযোগকারীটির জন্য সাধারণ লিড টাইম কত?

   উত্তরঃ নেতৃত্বের সময় অর্ডার পরিমাণ, পণ্য কনফিগারেশন, এবং উৎপাদন প্রয়োজনীয়তা উপর নির্ভর করে।আমরা নির্দিষ্ট অর্ডারের বিবরণ পর্যালোচনা করার পরে অনুমানিত বিতরণ সময়সূচী নিশ্চিত করব.

4. সংযোগকারীটি কাস্টমাইজ করা যায়?

   উত্তরঃ আমরা আপনার অ্যাপ্লিকেশন প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজেশন বিকল্পগুলি আলোচনা করতে পারি, যার মধ্যে সংযোগকারী কনফিগারেশন, হাউজিং ডিজাইন, টার্মিনাল বিন্যাস, তারের সমাবেশ এবং প্যাকেজিং অন্তর্ভুক্ত রয়েছে।

5. এই সংযোগকারীটি আমার অ্যাপ্লিকেশনের জন্য উপযুক্ত কিনা তা আমি কীভাবে নিশ্চিত করতে পারি?

   উত্তরঃ অনুগ্রহ করে প্রয়োজনীয় পিনের সংখ্যা, জোড়া সংযোগকারী বা রেফারেন্স অংশ নম্বর, তারের আকার, মাউন্ট পদ্ধতি, পরিবেশগত অবস্থা এবং অ্যাপ্লিকেশন বিবরণ সরবরাহ করুন।আমাদের টিম তারপর সংযোগকারী কনফিগারেশন এবং সামঞ্জস্যতা চেক করতে সাহায্য করতে পারেন.
