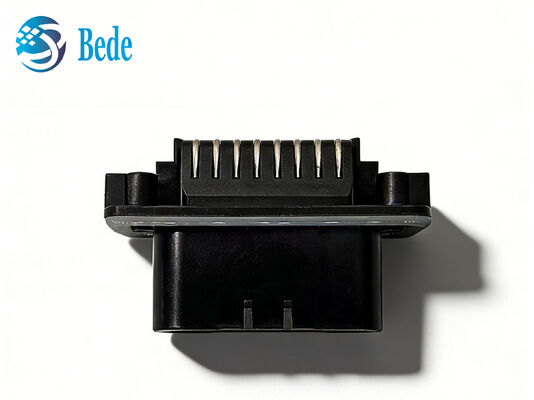

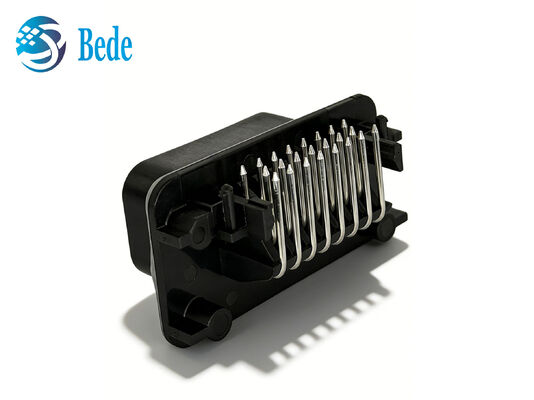

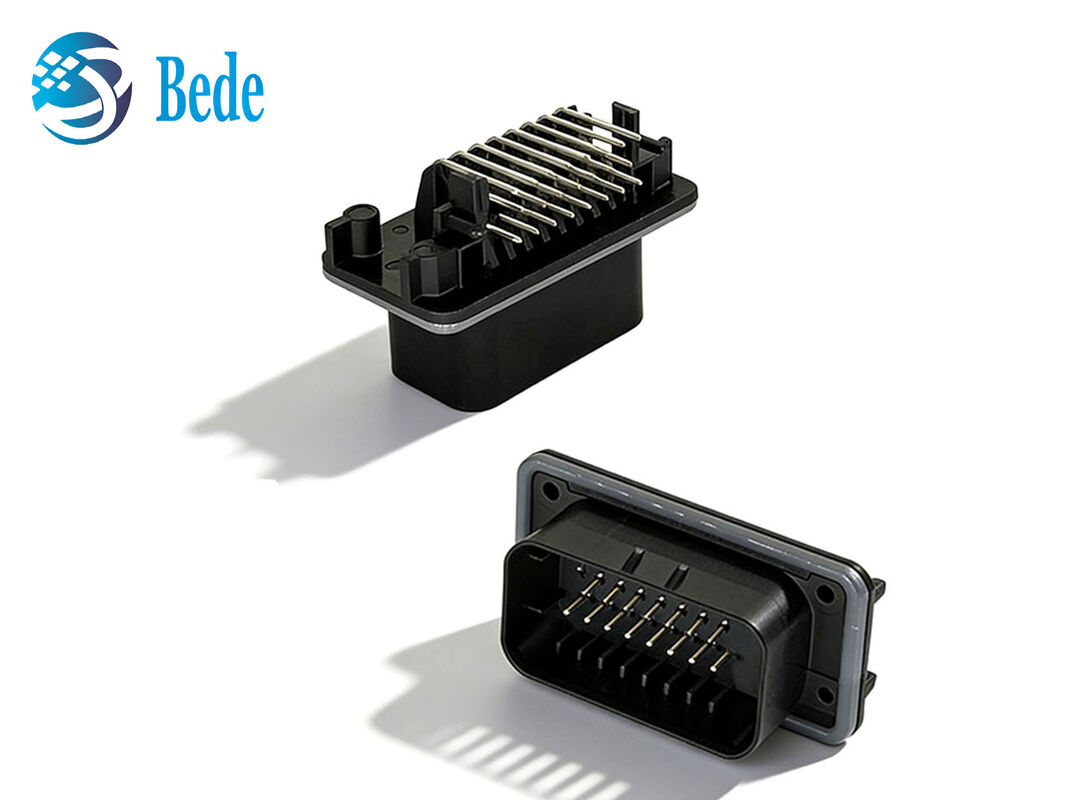

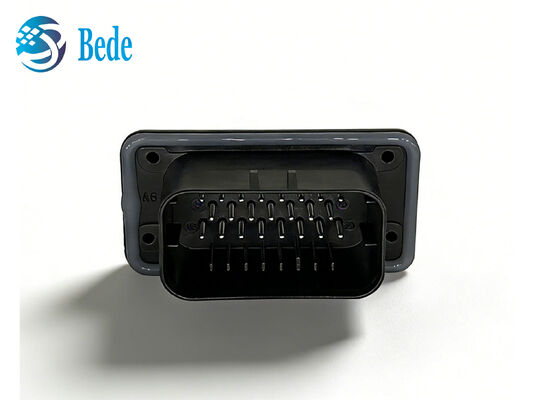

1-776087-1 23-পিন ডান কোণ অটোমোটিভ সংযোগকারী PCB শিরোনাম প্রতিস্থাপন

বর্ণনা

1-776087-1 23-পিন ডান কোণ অটোমোটিভ পিসিবি সংযোগকারী অটোমোটিভ ইলেকট্রনিক সমাবেশ এবং যানবাহন বৈদ্যুতিক সিস্টেমের জন্য ডিজাইন করা একটি কম্প্যাক্ট তারের-টু-বোর্ড সমাধান। এটিতে একটি 23-পজিশন রয়েছে,৪ মিমি সেন্ট্রাল লাইন সহ ৩ সারি কনফিগারেশন, একটি তুলনামূলকভাবে কম্প্যাক্ট PCB বিন্যাসে একাধিক সংযোগ পয়েন্ট প্রদান করে। ডান কোণ নকশা পার্শ্ব থেকে সংযোগ করার অনুমতি দেয়,এটিকে এমন অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে যেখানে পিসিবি স্পেস এবং সংযোগকারীর দিকনির্দেশনা যত্ন সহকারে বিবেচনা করা প্রয়োজন.

সংযোগকারীটি থ্রো-হোল পিসিবি মাউন্ট করার জন্য ডিজাইন করা হয়েছে এবং কঠোর অপারেটিং পরিবেশে অতিরিক্ত সুরক্ষা প্রদানের জন্য একটি সিলযুক্ত হাউজিং ব্যবহার করে।স্বর্ণযুক্ত যোগাযোগগুলি স্থিতিশীল বৈদ্যুতিক সংযোগকে সমর্থন করে এবং যোগাযোগের কার্যকারিতা ধারাবাহিকভাবে বজায় রাখতে সহায়তা করেসাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে অটোমোটিভ কন্ট্রোল মডিউল, পিসিবি সমাবেশ, যানবাহন তারের সিস্টেম এবং ইলেকট্রনিক সরঞ্জাম।

স্পেসিফিকেশন

পণ্যের বৈশিষ্ট্য

• ২৩ পিন, ৩-রেখা কনফিগারেশন
  তিন সারির বিন্যাসে ২৩ টি সংযোগ অবস্থান সরবরাহ করে, মাল্টি-সার্কিট অটোমোটিভ পিসিবি সমাবেশের জন্য উপযুক্ত।

• ডান কোণ পিসিবি মাউন্ট
  ৯০ ডিগ্রি মাউন্টিং ওরিয়েন্টেশন বিচ্ছিন্ন পিসিবি স্পেসে সংযোজক রুটিং উন্নত করতে সহায়তা করে।

• থ্রু-হোল সোল্ডার টার্মিনেশন
  ডিজাইন করা হয়েছে থ্রো-হোল পিসিবি ইনস্টলেশনের জন্য, সংযোগকারী এবং সার্কিট বোর্ডের মধ্যে একটি নিরাপদ সোল্ডারযুক্ত সংযোগ সরবরাহ করে।

• 4 মিমি স্পর্শ পিচ
  একটি 4 মিমি কেন্দ্ররেখা পরিচিতিগুলির মধ্যে একটি সংজ্ঞায়িত দূরত্ব সরবরাহ করে এবং একটি কাঠামোগত পিসিবি সংযোগ বিন্যাস সমর্থন করে।

অ্যাপ্লিকেশন

1. অটোমোটিভ ইলেকট্রনিক কন্ট্রোল ইউনিট (ইসিইউ)
   পিসিবি ভিত্তিক নিয়ন্ত্রণ মডিউলগুলির জন্য উপযুক্ত যা সার্কিট বোর্ড এবং যানবাহনের তারের শেলের মধ্যে একাধিক শক্তি এবং সংকেত সংযোগের প্রয়োজন।

2. গাড়ির বৈদ্যুতিক সিস্টেম
   সংযোগকারীটি যানবাহনের বৈদ্যুতিক সমাবেশে ব্যবহার করা যেতে পারে যেখানে একটি বোর্ড-মাউন্ট করা, ডান কোণ সংযোগের জন্য সংগঠিত হারনেস রুটিংয়ের প্রয়োজন হয়।

3. শরীর নিয়ন্ত্রণ ইলেকট্রনিক্স
   এটি গাড়ির দেহের ইলেকট্রনিক্স এবং নিয়ন্ত্রণ মডিউলগুলিতে প্রয়োগ করা যেতে পারে যা একটি পিসিবি সংযোগ ইন্টারফেসের মধ্যে একাধিক সিগন্যাল এবং পাওয়ার সার্কিটকে একত্রিত করে।

4. অটোমোটিভ ওয়্যারিং হারনেস সিস্টেম
   ওয়্যার-টু-বোর্ড কনফিগারেশন যানবাহন তারের শেল্ট এবং পিসিবি-মাউন্ট করা ইলেকট্রনিক মডিউলগুলির মধ্যে একটি ব্যবহারিক ইন্টারফেস সরবরাহ করে।

5. শিল্প ইলেকট্রনিক সরঞ্জাম
   সংযোগকারী বিন্যাসটি শিল্প নিয়ন্ত্রণ সরঞ্জাম এবং বৈদ্যুতিন সমন্বয়গুলির জন্যও বিবেচনা করা যেতে পারে যেখানে একটি সিলড, ডান কোণ বোর্ড সংযোগ প্রয়োজন।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

1. 1-776087-1 কোন ধরণের সংযোগকারী?
   উত্তরঃ এটি একটি 23-পজিশন, 3-সারি, ডান কোণযুক্ত তার-টু-বোর্ড পিসিবি সংযোগকারী যা বোর্ড-মাউন্ট অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে।

2. কিভাবে সংযোগকারী পিসিবি মাউন্ট করা হয়?
   সংযোগকারীটি একটি থ্রু-হোল সোল্ডার সমাপ্তি ব্যবহার করে, পিনগুলিকে সরাসরি মুদ্রিত সার্কিট বোর্ডে সোল্ডার করার অনুমতি দেয়।

3. আপনি কি বাল্ক অর্ডারের আগে নমুনা সরবরাহ করতে পারেন?

   উত্তরঃ হ্যাঁ, ভর উত্পাদনের আগে নমুনাগুলি নিয়ে আলোচনা করা যেতে পারে যাতে গ্রাহকরা মাত্রা, মিলনের কর্মক্ষমতা, পিসিবি ইনস্টলেশন এবং অ্যাপ্লিকেশন সামঞ্জস্যতা যাচাই করতে পারেন।

4. এই পণ্যের জন্য নেতৃত্বের সময় কত?

   উত্তরঃ নেতৃত্বের সময় সাধারণত অর্ডার পরিমাণ এবং উত্পাদন প্রয়োজনীয়তার উপর নির্ভর করে। একটি নির্দিষ্ট উদ্ধৃতি এবং সময়সূচী জন্য আপনার প্রয়োজনীয় পরিমাণ এবং বিতরণ গন্তব্য সঙ্গে আমাদের সাথে যোগাযোগ করুন।

5. আপনি কাস্টমাইজড সংযোগকারী প্রয়োজনীয়তা সমর্থন করতে পারেন?
   উত্তরঃবিভিন্ন পিন কনফিগারেশন, কীিং প্রয়োজনীয়তা, হাউজিং ডিজাইন বা অন্যান্য সংযোগকারী স্পেসিফিকেশন সহ প্রকল্পগুলির জন্য,অনুগ্রহ করে আপনার অঙ্কন বা প্রযুক্তিগত প্রয়োজনীয়তা প্রদান করুন যাতে আমরা উপলব্ধ বিকল্পগুলি মূল্যায়ন করতে পারি.
